防腐泵的过流部件包括哪些部门

更新时间:2021-06-23     浏览次数:398

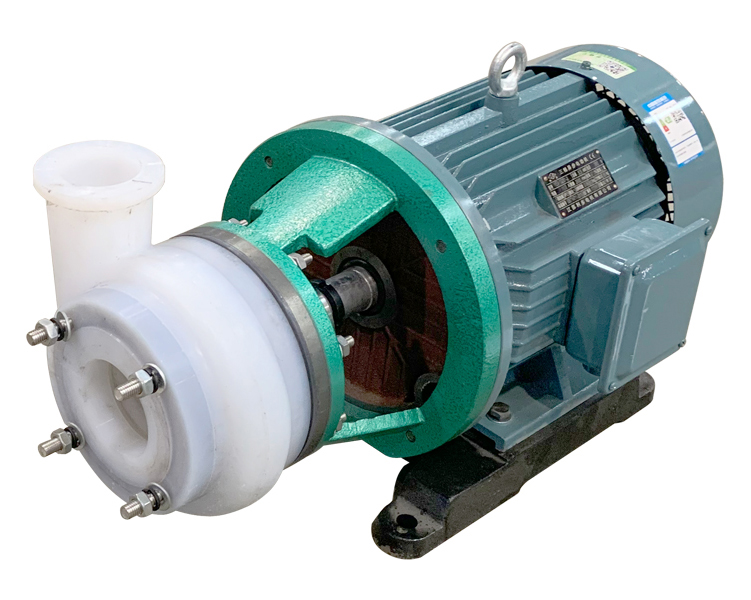

防腐泵通常用于输送腐蚀性液体的泵,由于介质的特殊性,对防腐泵的选材要求也很严格,防腐泵的过流部分与液体接触,所以必须具有良好的耐腐蚀性,那么泵的流量部分包含什么,指的是什么部分?

1.泵的流量部分是什么
许多不了解泵产品的人都想了解泵的主要流量部件。实际上,我们以常用的离心泵为例,离心泵属于叶片泵。叶片泵的过流部件主要有叶轮、泵室、吸入室、泵盖、密封、压力室、泵轴等主要部件
泵叶轮的作用和叶轮的类型
泵叶轮是泵的重要工作部件,其形状、尺寸、加工工艺等对泵的性能有着决定性的影响。泵叶轮的作用是将原动机输入的能量传递给液体。泵叶轮的形状和尺寸与泵的性能密切相关。泵叶轮一般可分为单吸和双吸两种。单吸叶轮为单向吸水,小流量泵叶轮为这种形式。双吸叶轮为两侧进水,大流量泵叶轮均为双吸叶轮。
泵叶轮有三种主要结构形式:前后盖称为闭式叶轮。只有后盖称为半开式叶轮。没有前后盖板的称为开式叶轮。此外,叶片结构可分为圆柱形叶片和扭曲叶片两种。离心泵叶轮的叶片一般为后弯叶片。有两种叶片:圆柱形叶片和扭曲叶片。扭叶片的应用可以降低叶片的负荷,提高离心泵的吸能,提高抗汽蚀能力,但制造难度大,成本高。泵叶轮炼油化工离心泵要求叶轮为铸造或焊接的整体式泵叶轮。焊接泵叶轮是近年来发展起来的,主要用于铸造贫金属材料,如铁及其合金,制造化工专用离心泵。焊接叶轮的几何精度和表面光洁度均优于铸造叶轮,有利于提高离心泵的效率。一般闭式泵的叶轮有2-12个后弯叶片,具有较高的运行效率,如上述单吸、双吸离心泵都采用这种叶轮。其中,单级单吸离心泵叶轮具有轴向力,部分叶轮在叶根处设有平衡孔。
泵的叶轮和叶片结构

半开式叶轮和开式叶轮叶片数较少,一般为2~5片,多用于泵送浆液颗粒液体或污水等污水泵叶轮。在污水排放领域,为了保证含有固体颗粒、纤维等缠结物的介质被堵塞,通常采用流道叶轮。泵叶轮材料应具有足够的机械强度,并具有一定的耐磨性、耐腐蚀性。根据输送介质的要求,叶轮一般采用青铜材质,用于铸铁、铸钢、不锈钢或油泵等产品输送易燃易爆油品。
水泵吸入室、泵室、水泵压力室
1、泵腔,泵的吸入腔位于叶轮前面,其作用是将液体引至叶轮,泵腔也是液体在泵内循环和输出的重要位置。
2.压水室位于叶轮的外围,有时称为泵体。它的作用是收集从叶轮流出的液体,将大部分动能转化为压力能,然后进入排出管,
3.吸入室和压力室的材料应具有足够的机械强度、耐磨性和耐腐蚀性,一般为铸铁、铸钢和不锈钢。防腐泵有铸钢内衬氟塑料等。
五、泵盖。密封
泵盖的主要部分是固定叶轮和密封件,叶轮转动时,通过密封件防止液体泄漏,液体流动,泵盖是与液体直接接触的部分。
